详细信息

王子公司生产- 橡胶工业制品--停车挡块

产品/服务王子公司生产- 橡胶工业制品--停车挡块单价面议发货期限自买家付款之日起 3 天内发货

王子公司生产- 橡胶工业制品--停车挡块

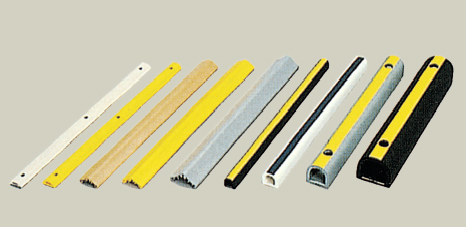

产品展示--橡胶工业制品--停车挡块

型式	安装场所
CSD型 CSK型	卡车送货集散站的站台、停车场仓库
	加油站、道路收费站、桥梁、小型船舶
	码头、游艇停泊处、卡车、叉车、吊车

停车档块的尺寸

(单位：mm)

型　式		W	H	￠D	￠d	t※1	螺距	标准长度
CSD	0055	50	50	25	20	10	150·450^p×6·150	3000
	0077	70	70	30	20	15
	0110,0110(L)	100	100	38	25	20
	0110(M)	100	100	40	22	60	100·400^p×6·100	1000
	0135,0135(L)	150	130	38	30	25	100·450^p×6·100	2000
CSK	0110	100	100	38	25	20	150·450^p×6·150	3000
CSK	0110(M)	100	100	40	22	60	100·400^p×6·100	1000

注：
（L）表示有黄线。
（M）表示纯一色。

挡　　板

型　式		W	H	N-￠d	※1BL	※3BOLT	螺距	标准长度
CSD	0055	50	3	7-8×20long hole	30	M6	145·450^p×6·145	2990
	0077	70	3	7-10×20long hole	40	M8
	0110	50	4.5	7-20×40long hole	45	M16
	0135			5-20×40long hole	50	M16	95·450^p×4·95	1990
CSK	0110(M)			7-20×40long hole	45	M16	145·450^p×6·145	2990

注：
※１　t尺寸：表示膨胀螺栓长度的设计用厚度。(非产品保证值)。
※２　(BL)寸法：表示基础外螺栓长度(参考值)。
※３　表示膨胀螺栓的规格(参考值)，0110型号以上，需M16→M12变更时，要另加外径Φ32的垫片。

製　　品

(单位：mm)

型　式	螺距	标准长度
SCO-0032(L)	50·450^p×2·50	1000
SCO-0052(L)	50·450^p×2·50	1000

注：
（L）表示中间有颜色。

当　　板

(单位：mm)

型式	W	T	N-Φd	螺距	标准长度
SCO-0032(L)	16	3	3-Φ8	50·450^p×2·50	1000
SCO-0052(L)	32	3	3-10*20长孔	50·450^p×2·50	1000

靖江王子橡胶有限公司
